谷歌在AI硬件领域的布局一直备受关注，最近关于第七代TPU（Tensor Processing Unit）的消息不断传出，让科技爱好者充满期待。作为专为机器学习和人工智能训练设计的自定义芯片，TPU系列从第一代起就以高效能和低功耗著称。第七代TPU预计将带来更大性能跃升，推动生成式AI、云计算和数据中心应用的进一步发展。下面我们来详细看看这款AI芯片的潜在亮点和行业影响。
TPU系列演进历程

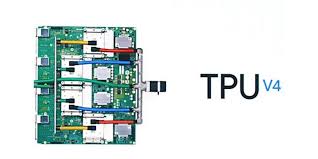

谷歌TPU诞生于2016年，第一代主要用于内部数据中心，帮助加速AlphaGo等项目。此后，每一代TPU都针对AI工作负载优化：第二代支持浮点运算，第三代引入液体冷却提升密度，第四代Trillium在2024年发布，性能比前代提升4.7倍，能效提高显著。第五代和第六代进一步强化了多芯片互联和混合精度计算，广泛应用于Gemini模型训练。
如今，第七代TPU的研发传闻指向更先进的工艺节点，可能采用3nm或更精细制程，晶体管密度大幅增加。这意味着在相同功耗下，计算能力有望翻倍，支持更大规模的神经网络训练。谷歌云平台用户将率先受益，AI开发者能以更低成本运行复杂模型。
性能提升与关键技术
第七代TPU的核心优势在于对生成式AI的深度优化。预计它将集成更多专用矩阵乘法单元（Systolic Array），加速Transformer架构常见的注意力机制计算。同时，支持更高带宽的HBM内存，能处理海量参数的超大模型，如万亿级LLM（大型语言模型）。
在能效方面，TPU一向领先GPU。第七代可能进一步降低每TOPS（万亿次运算）的功耗，帮助企业减少数据中心电费开支。谷歌强调可持续性，这款芯片或加入更多AI驱动的动态功率管理功能，根据负载实时调整资源分配。
此外，软件生态是TPU的杀手锏。TensorFlow和JAX框架无缝支持，开发者无需大量改代码，就能迁移工作负载。未来第七代TPU还将加强与Vertex AI平台的整合，让企业快速部署自定义AI应用。
对AI行业的潜在影响
第七代TPU的发布将加剧AI芯片市场竞争。NVIDIA的Blackwell系列虽强大，但TPU在云端训练成本上更有优势。AMD和Intel也在追赶，但谷歌的自研路径确保了硬件与软件的高度协同。这款芯片有望加速AI在医疗、自动驾驶和内容生成领域的落地，例如更精准的图像识别或自然语言处理。
值得一提的是，TPU的强大计算力也延伸到图像处理领域。近年来，AI在视频增强和细节还原上的应用越来越成熟，如果你对AI如何智能处理特定视频内容感兴趣，可以查看这个AI去马赛克技术详解，里面列举了不少实际案例，展示了生成对抗网络在提升画质方面的潜力。
未来展望与挑战
谷歌第七代TPU预计2026年左右亮相，届时将进一步巩固其在AI基础设施的领先地位。不过，芯片供应链、地缘政治和出口限制仍是变量。无论如何，这一代TPU的进步将惠及全球开发者，推动人工智能从实验室走向大众应用。
AI芯片的快速发展，让我们看到计算力的爆炸式增长。无论是训练前沿大模型，还是日常图像优化，TPU系列都在默默发力。期待第七代带来更多惊喜，让AI技术更普惠高效。
